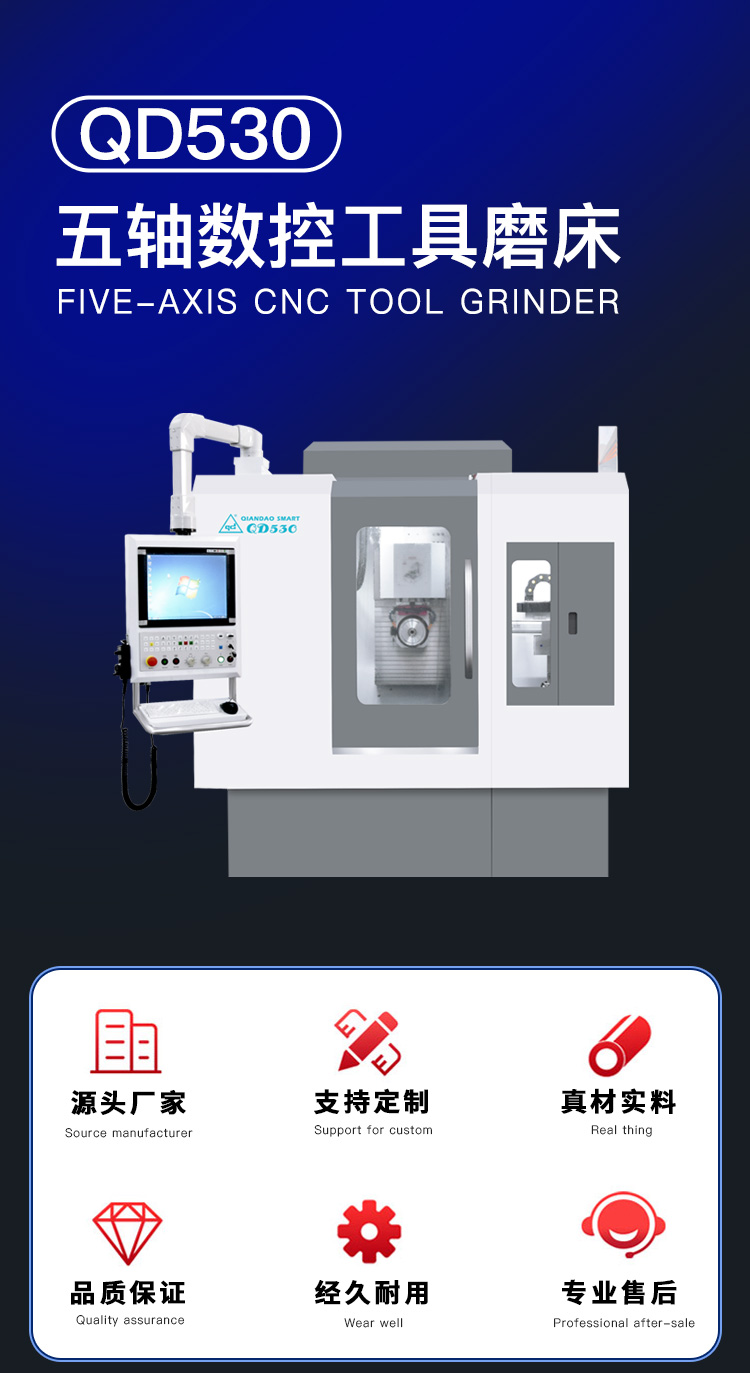

QD530五轴数控工具磨床
数控工具磨床
2023-10-11 08:10:24

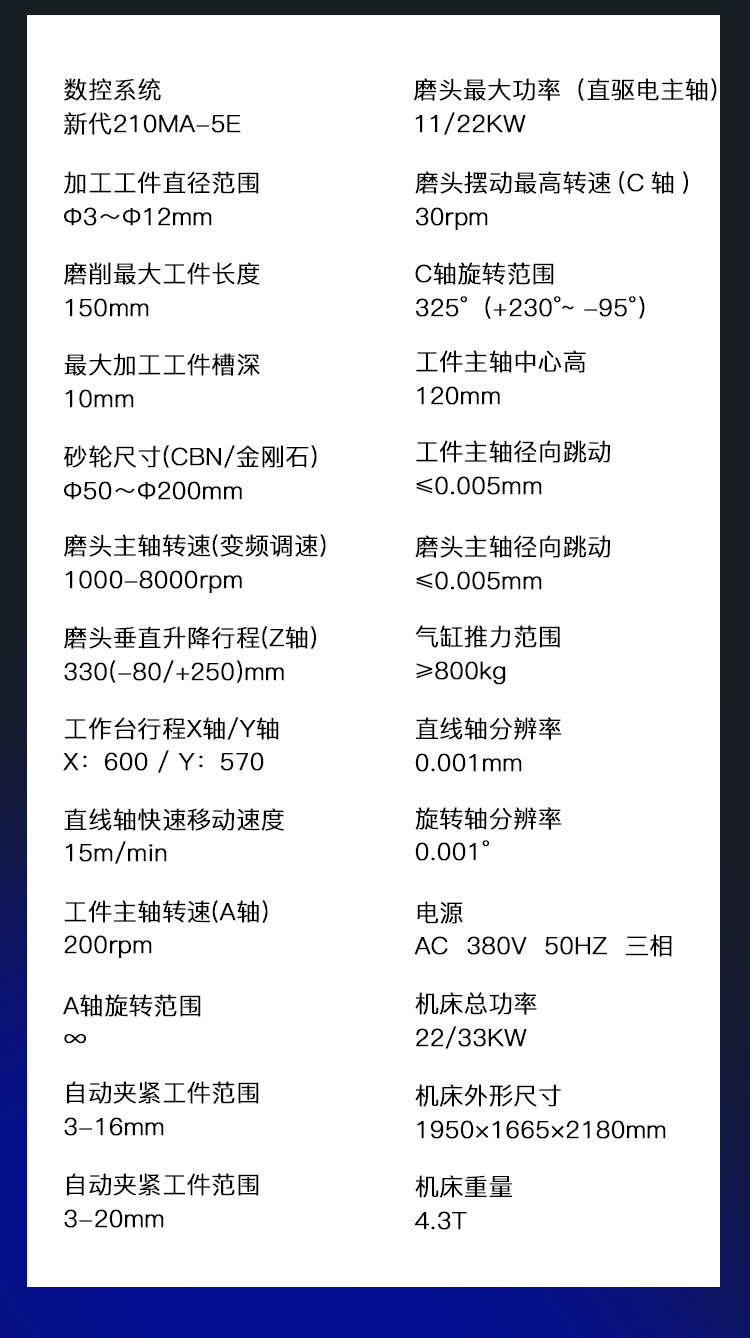

| 产品亮点 | 主要参数 |
QD530是千岛公司新研发的五轴五联动数控工具磨床，是一款高性价比刀具磨床，适用于生产或修磨各类铣削类刀具、钻削类刀具、成形刀具等。
机床造型简洁，人机界面友好，天然大理石构件，稳定性好。

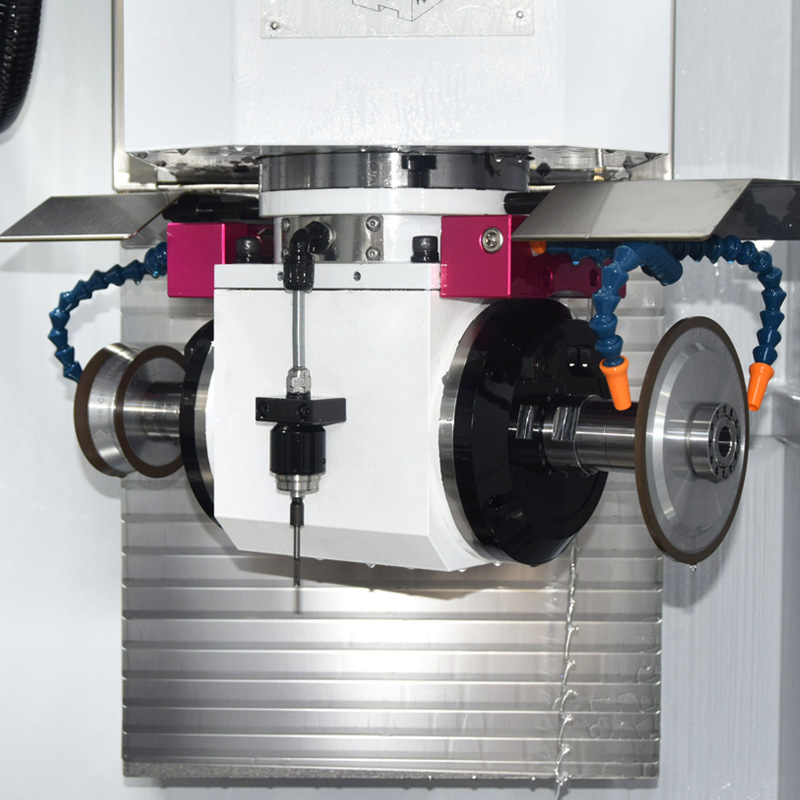

机床采用高精度、同步直驱变频电主轴，主轴有两组砂轮法兰，每组法兰可同时装2～4片砂轮，根据磨削工艺，砂轮组换位快捷，可充分满足各种刀具磨削需求。

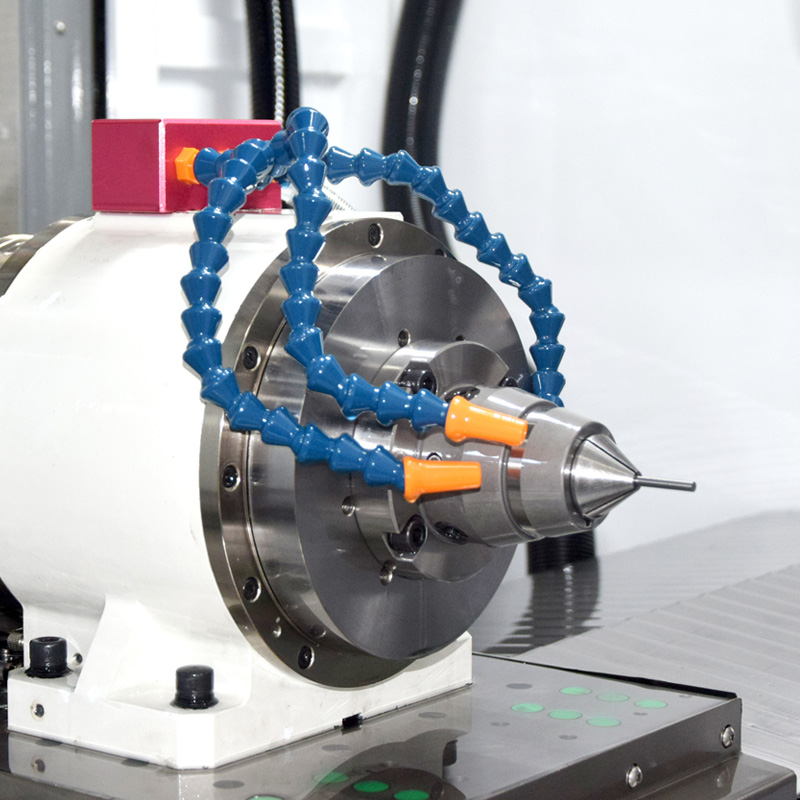

工件主轴采用dd直驱，肖柏林夹头体及筒夹，工件自动夹紧。
机床采用新代210MA-E5五轴联动控制系统及伺服单元、X Y轴采用高推力密度、高动态响应、高速度的直线电机传动Z轴采用上银滚珠丝杠传动，配备先锋精密测头、WON万思特精密滚动线轨，X、Y 、Z轴均采用式光栅尺以确保了机床的优越性能和工作精度。

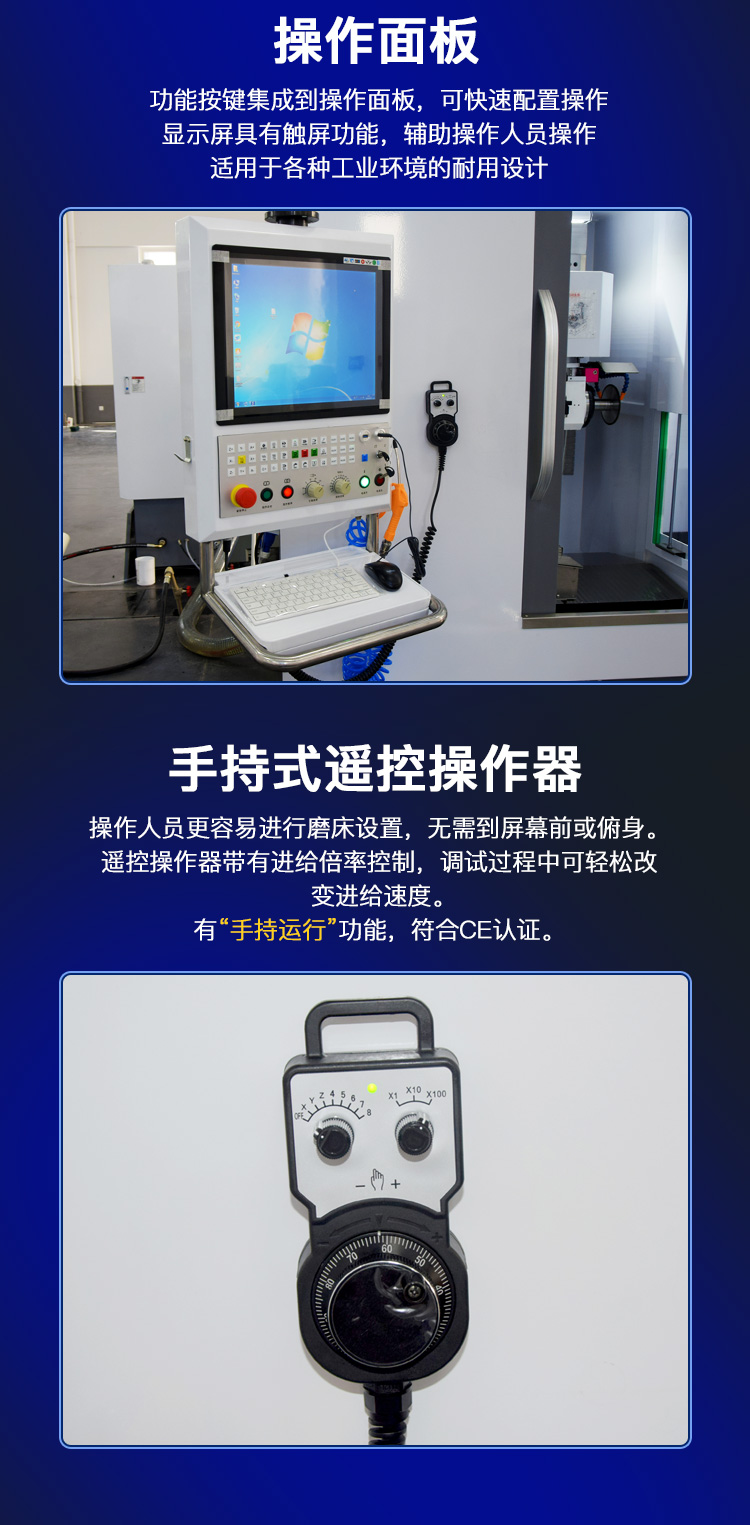

机床采用全封闭外观(正面活动拉门、左侧设有维修门)、吊臂式操控面板、手持电子手轮、专用启停按钮、配置自动油冷机及工件冷却控制装置、配置自动润滑装置及吸雾接口、报警蜂鸣器、配置电器箱冷却空调，使机床的操作、保养、维护变动简单方便。
