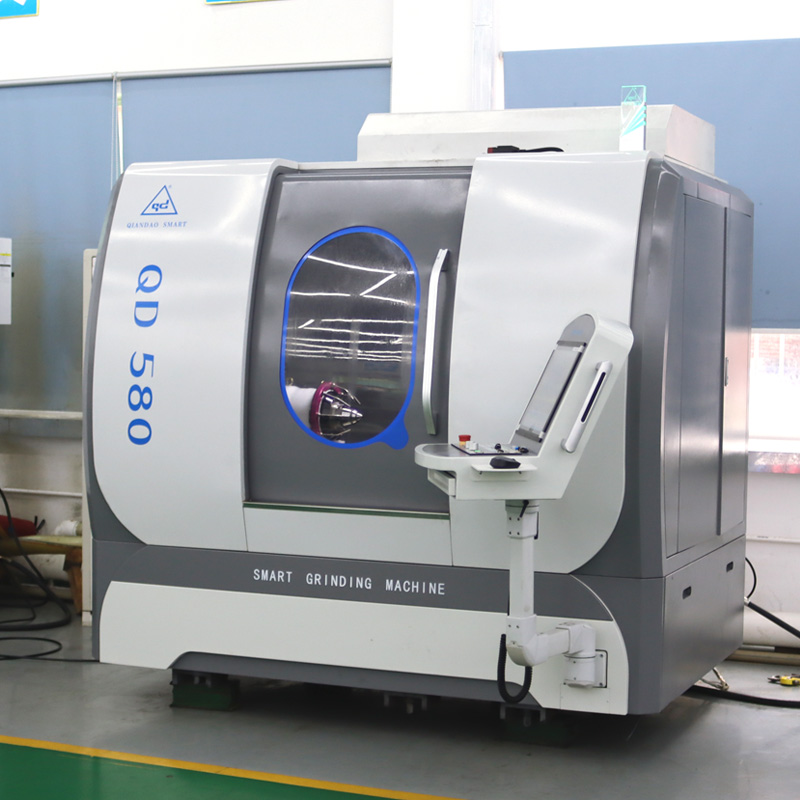

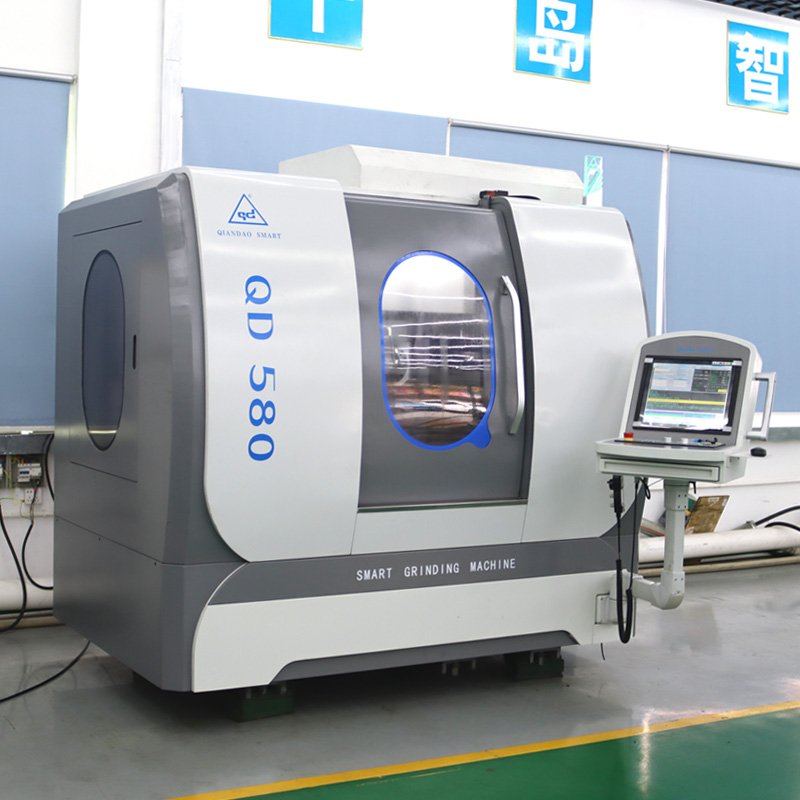

QD580数控工具磨床
数控工具磨床
2020-11-16 16:11:03
| 产品亮点 | 主要参数 |
QD580五轴数控工具磨床是一款性能优良的刀具磨削中心，适用于生产或修磨铣削类刀具、钻削类刀具、成形刀具等。
1.机床外观大气、灵动，人机界面友好，采用天然大理石构件，机床稳定性好。3.工件主轴采用dd直驱、轴承为NSK精密主轴轴承，配置与肖柏林精密夹头相配套的W25精密筒夹，工件气动夹紧。
|
数控系统 |
新代210MA-5E |
雄克夹头夹紧工件范围 |
6~32mm |
|
加工刀具直径 |
Φ3~32mm 盘类刀具≤Φ200 mm |
磨头摆动最高转速(C轴) |
30rpm |
|
磨削最大工件长度 |
230mm |
C轴旋转范围 |
320°（+225°~-95°） |
|
最大加工工件槽深 |
20mm |
工件主轴中心高 |
135mm |
|
最大工件重量 |
20Kg |
工件主轴径向跳动 |
≤0.005mm |
|
磨头最大功率(直驱电主轴) |
24KW |
磨头主轴径向跳动 |
≤0.005mm |
|
砂轮尺寸(CBN/金刚石) |
Φ50～Φ200mm |
气缸夹紧力调整范围 |
800-1000kg |
|
磨头主轴转速(变频调速) |
1000-6000rpm |
直线轴分辨率 |
0.00lmm |
|
磨头垂直升降行程(Y轴) |
350(-100～250)mm |
旋转轴分辨率 |
0.00l° |
|
工作台行程X轴/Y轴/Z轴 |
X：520 / Y：540 / Z：350 |
冷却工件流量 |
60~80L/min |
|
直线轴快速移动速度 |
15m/min |
冷却工件油压 |
0.5~0.6MP |
|
工件主轴转速(A轴) |
200rpm |
电源 |
AC 380V 50HZ 三相 |
|
A轴旋转范围 |
∞ |
机床总功率 |
32KW |
|
A轴主轴孔锥度 |
BT50 |
机床外形尺寸 |
2300×1750×2230mm |
|
气动夹紧工件范围 |
3~20mm |
机床重量(约) |
5T |
2025 03-05
QD568数控工具磨床
QD568数控工具磨床
一、机床简介1.应用范围：5轴5联动数控刀具磨床，适用于大直径回转类刀具的磨削和重磨，能在一次装夹的情况下完成整个磨削和修磨过程，可加...
2025 09-05

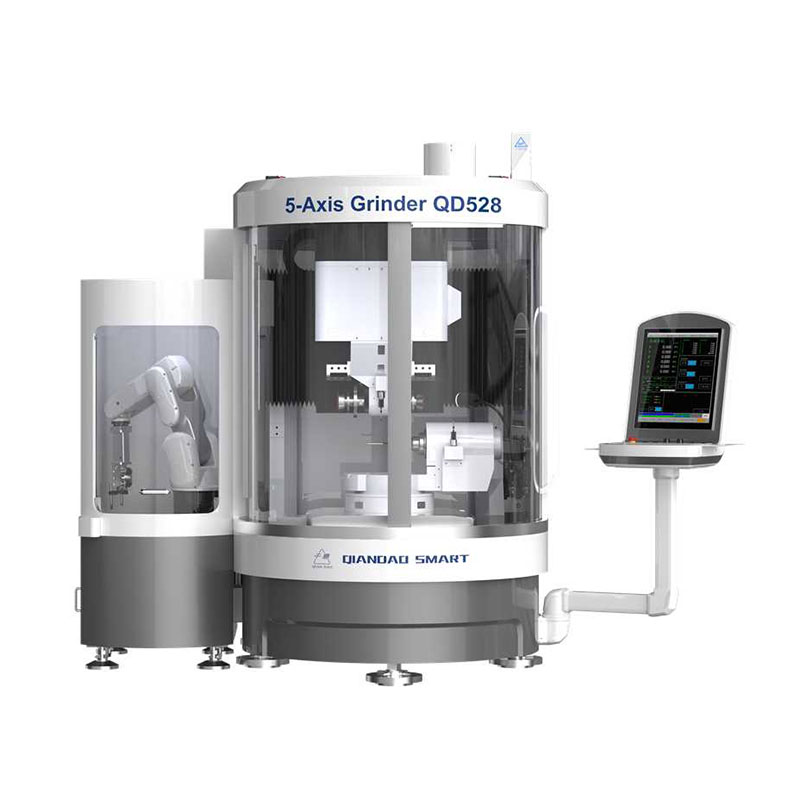

QD528数控工具磨床
QD528数控工具磨床
QD528是一款性能优良的刀具磨削中心，适用于生产或修磨铣削类刀具、钻削类刀具、成形刀具等。机床人机界面友好，采用高刚性铸铁构件，经过...
2020 11-16
QD680数控工具磨床
六轴五联动刀具磨床
QD680六轴五联动数控工具磨床，适用于生产或修磨小规格铣削类刀具、钻削类刀具、成形刀具等
加工范围：1~8mm
机床重量：3．5T
外形尺寸:1600×1550×2100mm
2020 11-16
QD580数控工具磨床
五轴联动数控刀具磨床
QD580是一款性能优良的刀具磨削中心，适用于生产或修磨铣削类刀具、钻削类刀具、成形刀具等。
机床重量：5T
数控系统：新代
加工直径：200mm (max)
磨削长度：200mm (max)
加工槽深：20mm (max)
机床功率：28KW
外观尺寸：2300x1600x2400mm
2021 03-16
QD560数控工具磨床
QD560数控工具磨床
QD560是千岛公司新研发的五轴五联动数控工具磨床，是一款高性价比刀具磨床，适用于生产或修磨各类铣削类刀具、钻削类刀具、成形刀具等 。
大加工工件直径:200mm
磨削大工件长度:170mm
大加工工件槽深:10mm
机床总功率:15kw
机床外形尺寸:1700×1520×2100mm
机床重量：4T
2023 10-11

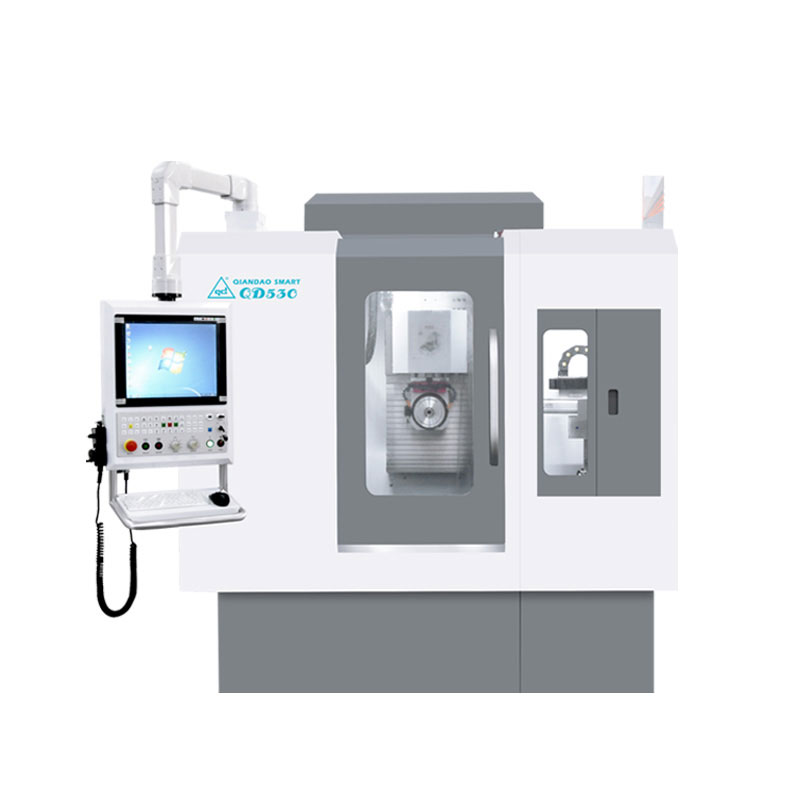

QD530五轴数控工具磨床
QD530五轴数控工具磨床
QD530是千岛公司新研发的五轴五联动数控工具磨床，是一款高性价比刀具磨床，适用于生产或修磨各类铣削类刀具、钻削类刀具、成形刀具等。
