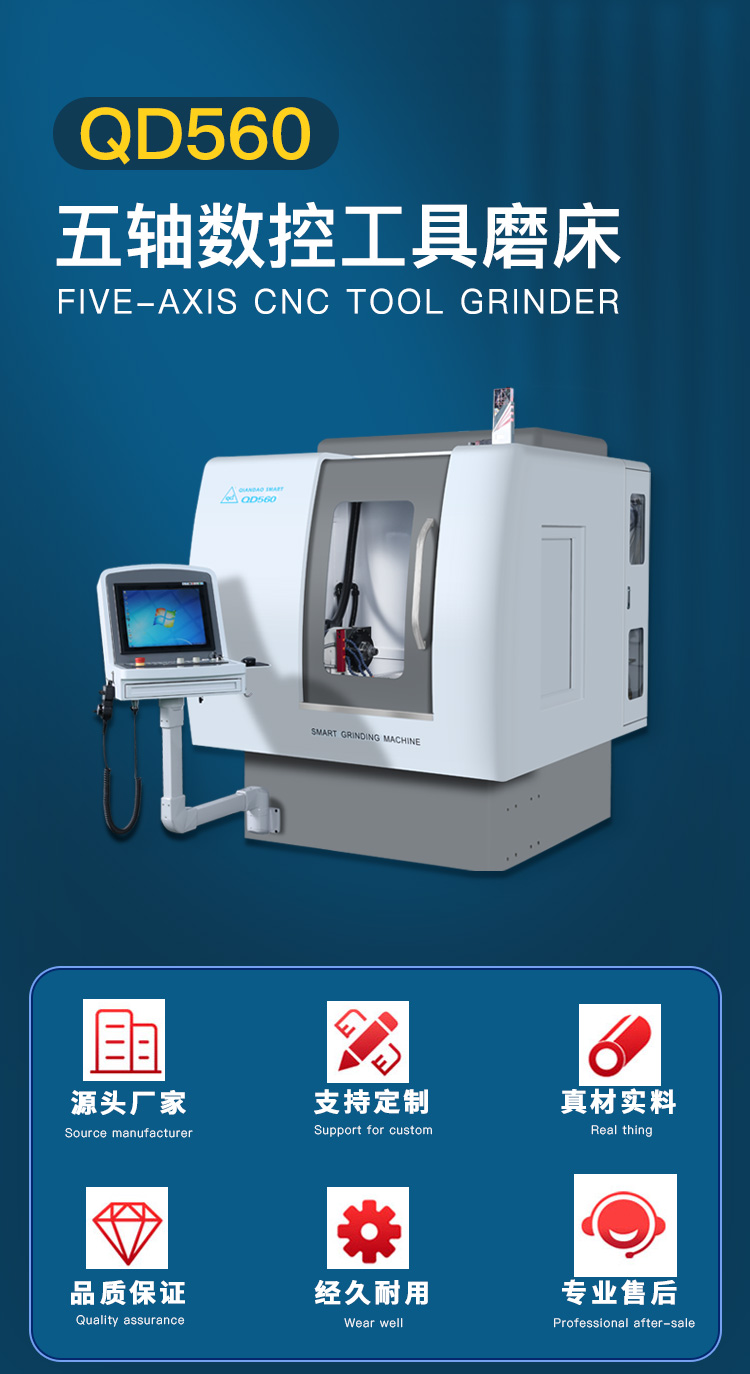

QD560数控工具磨床
数控工具磨床
2021-03-16 15:33:29
| 产品亮点 | 主要参数 |
机床介绍
QD560是千岛公司研发的五轴五联动数控工具磨床，是一款高性价比刀具磨床，适用于生产或修磨各类铣削类刀具、钻削类刀具、成形刀具等。机床造型简洁，人机界面友好，天然大理石构件，稳定性好。
|
数控系统 |
新代210MA-5E |
夹头夹紧工件范围 |
3~20mm
|
|
最大加工工件直径 |
Φ3~12mm 盘类≤Φ200 mm |
磨头摆动额定转速(C轴) |
30rpm |
|
磨削最大工件长度 |
170mm |
C轴旋转范围 |
|
|
最大加工工件槽深 |
10mm |
工件主轴中心高 |
150mm |
|
最大工件重量 |
10Kg |
工件主轴径向跳动 |
≤0.005mm |
|
磨头最大功率(直驱电主轴) |
11KW /22KW |
磨头主轴径向跳动 |
≤0.005mm |
|
砂轮尺寸(CBN/金刚石) |
Φ50～Φ200mm |
气缸推力范围 |
700-800kg |
|
磨头主轴转速(变频调速) |
1000-6000rpm |
直线轴分辨率 |
0.00lmm |
|
磨头垂直升降行程(Z轴) |
360(-100/+260)mm |
旋转轴分辨率 |
0.00l° |
|
工作台行程X轴/Y轴 |
X：450 / Y：590 |
电源 |
AC 380V 50HZ三相 |
|
直线轴快速移动速度 |
15m/min |
机床总功率 |
20KW/32KW |
|
工件主轴转速(A轴) |
200rpm |
机床重量 |
4T |
|
A轴旋转范围 |
∞ |
电源 |
AC 380V 50HZ 三相 |
|
自动夹紧工件范围 |
3~20mm |
|
|
