QD680数控工具磨床
数控工具磨床
2020-11-16 16:11:38
| 产品亮点 | 主要参数 |

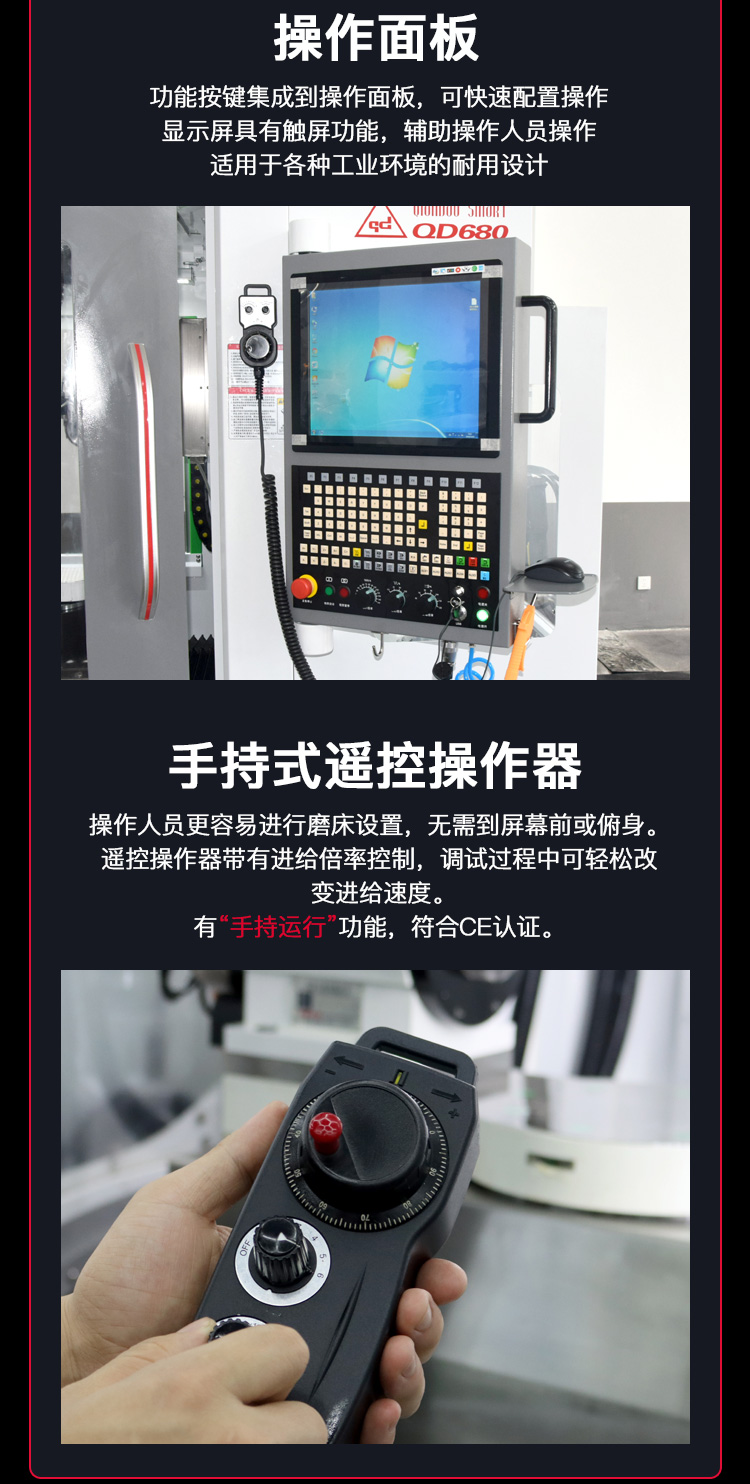

5. 机床采用全封闭外观(正面活动拉门、左侧及后面设有维修门)、悬臂式操控面板、手持电子手轮、专用启停按钮及脚踩开关、配置自动冷却油冷机及工件冷却液控制装置、配置自动润滑装置及吸雾接口、报警蜂鸣器、配置电器箱冷却空调，使机床的操作、保养、维护变动简单方便。
|
数控系统 |
新代210MA-5E |
自动夹紧工件范围 |
3~12mm |
|
加工工件直径 |
Φ1~10mm |
磨头摆动最高转速(C轴) |
30rpm |
|
磨削最大工件长度 |
100（工件总长）mm |
C轴旋转范围 |
180° （+165°~ -15°） |
|
最大加工工件槽深 |
10mm |
工件主轴中心高 |
140mm |
|
最大工件重量 |
10Kg |
工件主轴径向跳动 |
≤0.005mm |
|
磨头最大功率(直驱电主轴) |
11 KW |
磨头主轴径向跳动 |
≤0.005mm |
|
砂轮尺寸(CBN/金刚石) |
Φ50～Φ200mm |
气缸推力范围 |
700-900kg |
|
磨头主轴转速(变频调速) |
1000-6000rpm |
直线轴分辨率 |
0.00lmm |
|
磨头垂直升降行程(Z轴) |
260(-100～160)mm |
旋转轴分辨率 |
0.00l° |
|
工作台行程X轴/Y轴/Z轴 |
X：285 / Y：300 / Z：260 |
电源 |
AC380V 50HZ 三相 |
|
直线轴快速移动速度 |
15m/min |
机床总功率 |
18KW |
|
工件主轴转速(A轴) |
200rpm |
机床外形尺寸 |
1800×2080×2100mm |
|
A轴旋转范围 |
∞ |
B轴摆动范围 |
330°(+235° -95°） |
|
机床重量 |
4T |
|
|
2025 03-05
QD568数控工具磨床
QD568数控工具磨床
一、机床简介1.应用范围：5轴5联动数控刀具磨床，适用于大直径回转类刀具的磨削和重磨，能在一次装夹的情况下完成整个磨削和修磨过程，可加...
2025 09-05
QD528数控工具磨床
QD528数控工具磨床
QD528是一款性能优良的刀具磨削中心，适用于生产或修磨铣削类刀具、钻削类刀具、成形刀具等。机床人机界面友好，采用高刚性铸铁构件，经过...
2020 11-16
QD680数控工具磨床
六轴五联动刀具磨床
QD680六轴五联动数控工具磨床，适用于生产或修磨小规格铣削类刀具、钻削类刀具、成形刀具等
加工范围：1~8mm
机床重量：3．5T
外形尺寸:1600×1550×2100mm
2020 11-16
QD580数控工具磨床
五轴联动数控刀具磨床
QD580是一款性能优良的刀具磨削中心，适用于生产或修磨铣削类刀具、钻削类刀具、成形刀具等。
机床重量：5T
数控系统：新代
加工直径：200mm (max)
磨削长度：200mm (max)
加工槽深：20mm (max)
机床功率：28KW
外观尺寸：2300x1600x2400mm
2021 03-16
QD560数控工具磨床
QD560数控工具磨床
QD560是千岛公司新研发的五轴五联动数控工具磨床，是一款高性价比刀具磨床，适用于生产或修磨各类铣削类刀具、钻削类刀具、成形刀具等 。
大加工工件直径:200mm
磨削大工件长度:170mm
大加工工件槽深:10mm
机床总功率:15kw
机床外形尺寸:1700×1520×2100mm
机床重量：4T
2023 10-11
QD530五轴数控工具磨床
QD530五轴数控工具磨床
QD530是千岛公司新研发的五轴五联动数控工具磨床，是一款高性价比刀具磨床，适用于生产或修磨各类铣削类刀具、钻削类刀具、成形刀具等。
